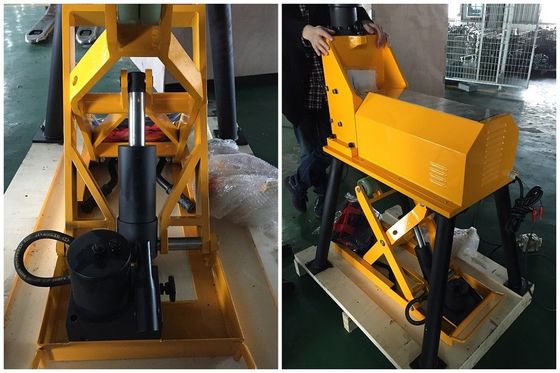

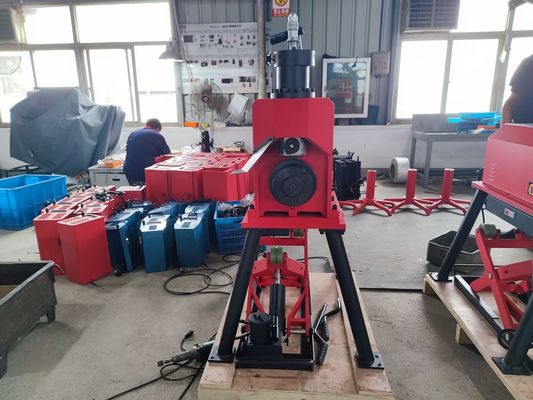

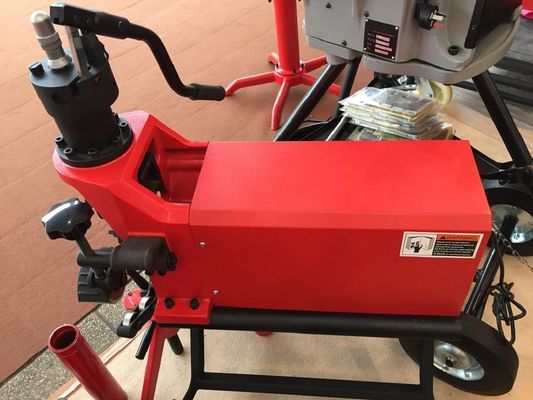

STG24A 8' - 24' tubes en acier machine à couler pour accouplements lourds et tuyaux à rainures

Cette rainure hydraulique à rouleaux est équipée d'une pompe hydraulique mise à jour, avec une fonction de réglage de profondeur pratique, alimentée par un moteur à induction de 2200w, capable de rainures de tuyaux de 8''-24'.Conception séparée du rouleau de roulement de l'arbre de transmission pour un remplacement pratique.

• Cette machine est conçue pour le rainurage de tuyaux en acier de 8-24 pouces, son outil spécifié pour la connexion de raccords lourds et de tuyaux rainurés.
• Équipé d'une nouvelle pompe hydraulique et de dispositifs de limitation de course pour rendre la profondeur des rainures plus précisément et efficacement
• Propulsé par un moteur réducteur de vitesses de haute performance, équipé de l'unité de roue de guidage, il assure des rainures de haute qualité et une efficacité de travail élevée.
• Équipé d'un support de tuyau en acier hydraulique pliable pour faciliter le fonctionnement et économiser de la main-d'œuvre.

Les spécifications

Équipement standard

• *Pour les tuyaux en acier SCH40
• La roue de Knurl φ219-325
• Roue de Knurl φ377-426
• Vélus de Knurl φ480 à 630
• Ruloir à pincer φ219-530
• Pour les rouleaux de pincement φ630
• Résistant de tuyauterie

La taille de l'appareil doit être comprise entre 8' et 24'

Le système de détection de l'émission de CO2 doit être conforme à la norme ISO 9001:2015 et à la norme ISO 9001:2015.

Choisissez le bon rouleau de pincement et la bonne roue de roulement et installez-les sur la machine à rainures.
Mettez le tuyau sur la roue et les supports de tuyau. Les supports de tuyau doivent être placés à la position des 3/4 de longueur du tuyau.Puis ajuster la hauteur des supports de tuyauterie pour vous assurer que les tuyaux sont 1 degré inférieur au niveau horizontal.

Resserrer la soupape de soulagement, secouer la poignée de la pompe hydraulique, laisser le rouleau de pincement aller vers le bas jusqu'à ce qu'il touche la surface de l'extrémité du tuyau.Faire le contact avec le cadre supérieur de la pompe à huile. Vérifiez les données correctes de la profondeur de rainure pour les différents tuyaux de diamètre dans le tableau. Par exemple, si nous roulons rainure sur un tuyau de 8 pouces, la profondeur sera de 2,34 mm. Calculer à partir de la ligne de départ rouge,faire pivoter l' écrous de limite 2.34mm vers le haut, puis tourner l'écrou de fixation vers le bas jusqu'à ce qu'il touche l'écrou limite et le fixer.

La roue de guidage latérale pour soutenir le tuyau.

Connectez la prise électrique, allumez l'interrupteur pour faire tourner la machine, serrez à nouveau la soupape de soulagement et pompez la poignée pour commencer le rainure.Continuez à balancer la poignée jusqu'à ce que la noix limite atteigne le sommet de la pompe à huile (S'il vous plaît ne pas balancer trop vite). Laissez le tuyau tourner un ou deux tours supplémentaires pour s'assurer que la rainure est terminée. Enfin éteignez l'interrupteur et relâchez le bouton de la soupape de soulagement.Tournez la roue de guidage pour le faire loin du tuyau. Retirez le tuyau et vérifiez la profondeur de la rainure avec un ruban à mesurer la rainure du tuyau.
