Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | machine à rainures de tuyaux SCH40 STG9A machine à rainures de rouleau pliable | Capacité: | Pièces en acier SCH40 de 1' à 8' (33-219 mm) |
|---|---|---|---|
| Le pouvoir: | 750 W | la vitesse: | 23rpm |
| Capacité de rainure: | 33 à 219 mm | Mur-épaisseur de tuyau: | Maximum 8mm |
| R.O.N.: | 82/70 kg | Taille de l'emballage: | 75*41*72cm |
| Pièces détachées: | 4 pièces de roue à rouleaux et 3 pièces de rouleau à pinces |

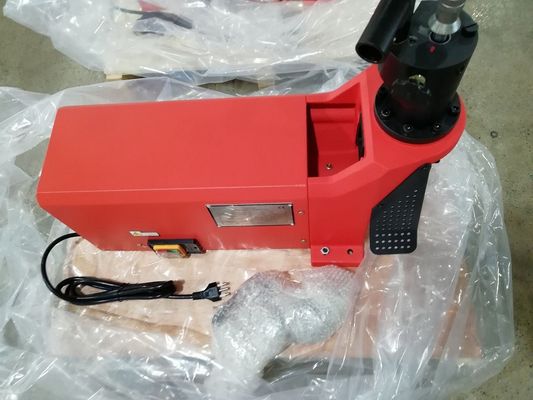

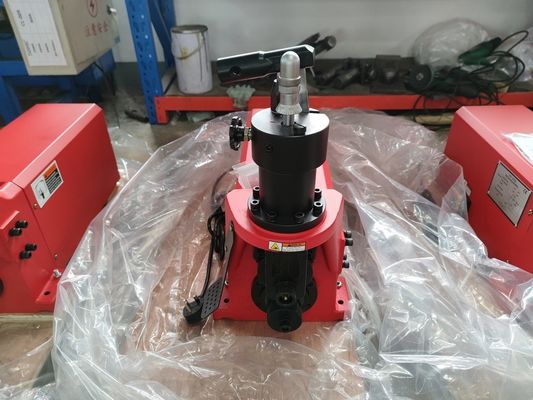

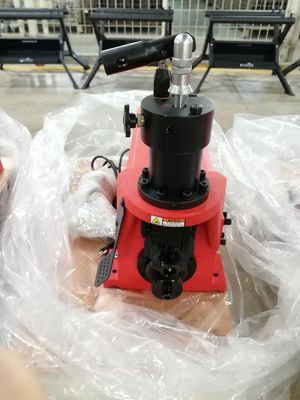

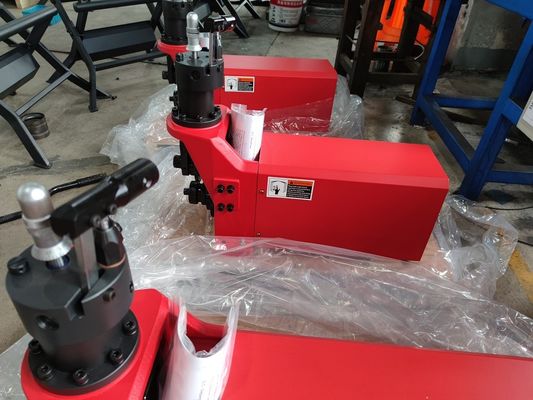

La machine de rainure de tuyaux de 1′′-8′′ SCH40 STG9A est aussi petite et facile à transporter que la machine de rainure de rouleau STG-VAR.
Mais la capacité de travail est plus large que celle du modèle n° STG-VAR.
Le pied de la machine est conçu avec un chariot pliable.
● Nouveau modèle de STG-9A, plus efficace et plus stable
● Équipé d'une puissance plus élevée et permettant de changer les rouleaux rapidement et facilement
● Équipé du nouveau chariot pliant, il est facile à assembler et à déplacer.
Modèle: STG9A
Taille d'usinage: 1′′-8′′ ((Φ33-Φ219) SCH40 tuyau en acier
Épaisseur de paroi du tuyau: : 8 mm
Vitesse: 23 tours par minute
Moteur: 750w
G.W: 82kg
Taille de l'emballage: 76*44*72cm
Standard avec 4 rouleaux à rouleaux et 3 rouleaux à pinces et un support de tuyauterie
Équipement standard
* Pour les tubes en acier SCH40
La roue de Knurl φ33-φ48
La roue de Knurl φ57-φ89
La roue de Knurl φ108-φ168
Roue de Knurl φ219
Les rouleaux de pincement φ33-φ48
Le rouleau de pincement φ57-φ168
Pour les rouleaux de pincement φ219
Résistant de tuyauterie
La taille de l'appareil doit être comprise entre 5 et 10 cm.
Le système de détection de l'écoulement des tuyaux
Choisissez le bon rouleau de pincement et la bonne roue de roulement et installez-les sur la machine à rainures.
Mettez le tuyau sur la roue de boucle et les supports de tuyau.Puis ajuster la hauteur des supports de tuyaux pour vous assurer que les tuyaux sont 1 degré inférieur au niveau horizontal.
Resserrer la soupape de soulagement, secouer la poignée de la pompe hydraulique, laisser le rouleau de pincement aller vers le bas jusqu'à ce qu'il touche la surface de l'extrémité du tuyau.Faire le contact avec le cadre supérieur de la pompe à huile. Vérifiez les données correctes de la profondeur de rainure pour différents tuyaux de diamètre dans le tableau. Par exemple, si nous roulons rainure sur un tuyau de 8 pouces, la profondeur sera de 2,34 mm. Calculer à partir de la ligne de départ rouge,faire pivoter l' écrous de limite 2.34 mm vers le haut, puis tournez la écrousse de fixation vers le bas jusqu'à ce qu'elle touche l'écrouse limite et fixez-la. (Une rotation de cercle sur l'écrouse limite est égale à 2,5 mm) Tournez la roue de guidage latérale pour soutenir le tuyau.Libérez la soupape de soulagement.
Connectez la prise électrique, allumez l'interrupteur pour faire tourner la machine, serrez à nouveau la soupape de soulagement et pompez la poignée pour commencer le rainure.Continuez à balancer la poignée jusqu'à ce que la noix limite atteigne le sommet de la pompe à huile (S'il vous plaît ne pas balancer trop vite). Laissez le tuyau tourner un ou deux tours supplémentaires pour s'assurer que la rainure est terminée. Enfin éteignez l'interrupteur et relâchez le bouton de la soupape de soulagement.Tournez la roue de guidage pour le faire loin du tuyauRetirez le tuyau et vérifiez la profondeur de la rainure avec un ruban à mesurer la rainure du tuyau.
Questions fréquentes
1Qui sommes-nous?
Nous sommes un fabricant professionnel de machines de tuyauterie situé dans la ville de Hangzhou en Chine commence à partir de 1989, nous sommes proches du port de Shanghai, Ningbo ainsi que Yiwu.Asie du Sud et pays du Moyen-OrientNotre client est un grossiste d'outils électriques et une entreprise pour un projet de construction spécifique tel que la construction d'un pipeline de lutte contre les incendies, etc.
2Comment pouvons-nous garantir la qualité?
Nous testons toujours au moins un tuyau sur chaque machine à tuyaux avant de partir.
Certains de nos modèles lourds fonctionnent bien même après 7 ou 8 ans selon les commentaires de nos clients, pour toutes nos machines, nous offrons une garantie de 12 mois.
3Qu'est-ce que vous pouvez nous acheter?
Toutes sortes d'outils de tuyauterie et d'outils de plomberie, tels que la machine de filetage de tuyaux, la machine de rainure de tuyaux, la machine de découpe de tuyaux, le coupe-trous de tuyaux, le pliage manuel des tuyaux, le vice de tuyaux ainsi que la pompe d'essai.
4Comment faire le transport?
Nous expédions par mer au port pour les commandes en vrac et nous expédions également à la porte pour les petites expéditions.
5Quel est le MOQ?
Fondamentalement, il n'y a pas de MOQ requis pour nos machines, nous pouvons expédier n'importe quelle quantité, mais il est fortement recommandé de faire un montant de commande pas moins de USD2000.00En effet, selon notre expérience, si la quantité de commande est trop faible, l'ajout de tarifs pour le transport maritime rend moins rentable l'achat à l'étranger.
6L'OEM est acceptable?
Pour les commandes en vrac, nous pouvons fabriquer des plaques d'immatriculation et des emballages personnalisés de la marque du client.
