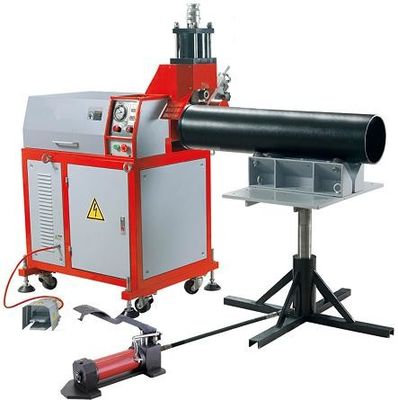

STG4Z 8' - 24' machine à rainure de roulement conçue pour la ligne de production automatique de tuyaux en acier

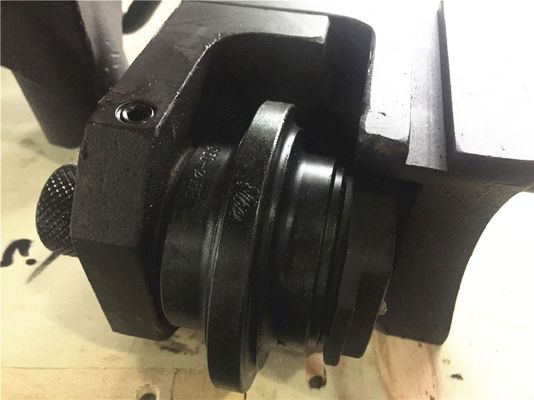

Cette rainureuse par moletage hydraulique est équipée d'une pompe hydraulique perfectionnée, avec une fonction pratique de réglage de la profondeur. Alimentée par un moteur à induction de 750 W, elle est capable de rainurer des tuyaux de 1'' à 6''. La conception séparée du galet moleté sur l'arbre d'entraînement permet un remplacement aisé.

• Cette machine est conçue pour les lignes de production automatique de tubes en acier.
• Le système électrique et le système hydraulique sont commandés par ordinateur avec écran tactile.
• Permet d'atteindre une production 100 % automatique après intégration dans la ligne de production de tubes en acier.
• La vitesse de rotation (tr/min) de la broche est variable selon les différents tubes en acier, ce qui améliore considérablement le rendement.
• La ligne de production complète propose une alimentation automatique en tubes.

Modèle : STG4Z
Capacité : tubes en acier SCH40 de 8" à 24" (diamètre φ219-φ630 mm)
Épaisseur de paroi max. : 13 mm
Puissance du moteur : 2200 W triphasé
Vitesse de rotation : 15 tr/min
Poids brut : 490 kg
Dimensions de l'emballage : 107 x 85 x 168 cm
98 x 98 x 63 cm

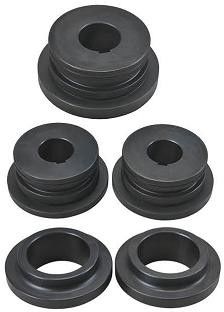

• Pour tube en acier SCH40
  Galet moleté φ219-325
• Galet moleté φ377-426
• Galet moleté φ480-630
• Galet presseur φ219-530
• Galet presseur φ630
• Support de tuyau
• Pédale de commande

Choisissez le galet presseur et le galet moleté appropriés et installez-les sur la rainureuse.
Placez le tube sur le galet moleté et les supports de tuyau. Les supports de tuyau doivent être positionnés aux 3/4 de la longueur du tube. Réglez ensuite la hauteur des supports pour vous assurer que le tube est incliné de 1 degré sous le niveau horizontal.
Serrez la soupape de décharge, actionnez le levier de la pompe hydraulique et faites descendre le galet presseur jusqu'à ce qu'il touche la surface de l'extrémité du tube. Vissez l'écrou de butée vers le bas pour le mettre en contact avec le châssis supérieur de la pompe à huile. Vérifiez dans le tableau les données exactes de profondeur de rainure selon le diamètre du tube. Par exemple, pour rainurer un tube de 8 pouces, la profondeur sera de 2,34 mm. À partir de la ligne rouge de départ, tournez l'écrou de butée de 2,34 mm vers le haut, puis descendez l'écrou de serrage jusqu'à toucher l'écrou de butée pour le bloquer (un tour complet de l'écrou de butée équivaut à 2,5 mm). Tournez la molette de guidage latérale pour maintenir le tube. Desserrez la soupape de décharge.
Branchez la prise d'alimentation, mettez l'interrupteur en marche pour faire fonctionner la machine. Resserrez la soupape de décharge et pompez avec le levier pour commencer le rainurage. Continuez à pomper jusqu'à ce que l'écrou de butée atteigne le haut de la pompe à huile (veuillez ne pas pomper trop vite). Laissez le tube faire un ou deux tours supplémentaires pour vous assurer que la rainure est complète. Enfin, éteignez l'interrupteur et desserrez le bouton de la soupape de décharge. Écartez la molette de guidage du tube. Retirez le tube et vérifiez la profondeur de la rainure à l'aide d'un mètre ruban de mesure de rainure.

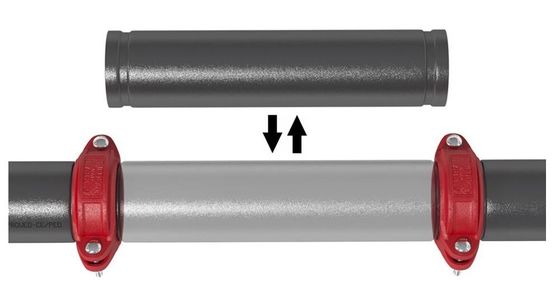

La rainureuse par moletage est un outil pour tuyauterie permettant de réaliser une gorge afin de raccorder des tuyaux à l'aide de raccords rainurés tels que des accouplements.
Le principe de la rainureuse repose sur l'extrusion mécanique : lorsque le galet supérieur touche la surface du tube, démarrez le moteur et actionnez la pompe à huile hydraulique pour faire tourner le tube. Le galet supérieur vient presser le tube via le levier de la pompe hydraulique, formant ainsi une rainure. La rainureuse par moletage est largement utilisée dans les réseaux de protection incendie, les systèmes de sprinkleurs, la plomberie, les grandes centrales de traitement d'air, l'industrie et les mines. Elle se caractérise par une structure compacte, une utilisation souple et une esthétique soignée.
