STT80 900W Threader de tuyau électrique 1/2 pouce à 3 pouces pour tuyau d'eau, tuyau de gaz
Propriétés de base
Propriétés commerciales
| Nom du produit: | STT80 900W Threader de tuyau électrique 1/2 pouce à 3 pouces pour tuyau d'eau, tuyau de gaz | Champ d'application: | 1/2-3/4'', 1-2, 2 1/2''-3' |
|---|---|---|---|
| Pouvoir: | 900W | Tête de décès: | 1/2'-2'', 2 1/2'2-3' Je vous en prie. |
| Fonction: | Fonction multiple | Mots clés: | threader de tuyau de rochet |
| Couleur: | Le rouge/peut être adapté aux besoins du client | Poids: | 122/107 kg |
| Application: | Sifflez la coupure et le filetage | Taille de l'emballage: | 88*52*54CM |
| Emballer: | CAS 1SET/WOODEN | ||
| Mettre en évidence | 1100W sifflent des outils de filetage,tuyau Threader du rochet 1100W,Tuyau électrique Threader de rochet |
||

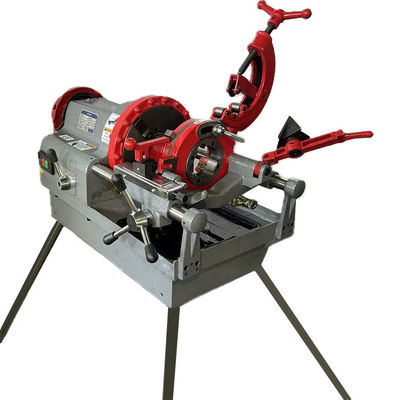

Fileteuse électrique de tubes STT80 900 W 1/2 pouce à 3 pouces pour tuyaux d'eau et de gaz
Introduction
Cette machine est conçue pour le sciage, le filetage et le chanfreinage intérieur (le chanfreineur est en option) des tubes d'eau, d'électricité et de gaz. Elle intègre un dispositif de copiage capable d'usiner automatiquement des filetages coniques standard, un mécanisme de serrage fiable ainsi qu'un système avancé de refroidissement et de lubrification. Par conséquent, l'utilisation de cette machine permet de prolonger la durée de vie des peignes de filetage et d'éviter la déformation ainsi que le glissement du mors de serrage, garantissant ainsi l'obtention d'un filetage conique de haute qualité. Cette machine est largement utilisée dans l'installation d'équipements, le bâtiment et d'autres secteurs industriels, et est considérée comme l'équipement idéal pour améliorer l'efficacité du travail, accélérer l'avancement des projets, garantir la qualité des réalisations et réduire la pénibilité de la main-d'œuvre. (Il s'agit d'une fileteuse pour ronds d'acier ordinaire, applicable uniquement au filetage de ronds d'acier standard. Le mode de fonctionnement et la structure de la machine sont fondamentalement identiques.)
Caractéristiques
- Moteur à induction en cuivre de 900 W, faible niveau sonore, longue durée de vie, réalisation du filetage aux cotes complètes en une seule passe.
- Boîte de vitesses haute vitesse exclusive à engrenages à surface durcie, offrant un fonctionnement silencieux, une grande longévité et un rendement élevé.
- Mandrin à chocs denté, assurant un serrage ferme du tube et une manipulation aisée.
- Équipée de série d'une tête de filetage multifonction 50A, les peignes sont interchangeables pour fileter les ronds d'acier et les tubes pour câbles.
- Coupe-tube à double colonne de guidage, précis et durable.
- Tourillons de colonnes de guidage renforcés pour accroître la stabilité de la machine.
- Engrenage d'arbre principal hélicoïdal à grand module, couple très élevé pour une transmission sans à-coups.
- Le choix idéal alliant efficacité, qualité et rapport performance-prix.
Données techniques
| Nom du produit | Fileteuse électrique de tubes STT80 900 W 1/2 pouce à 3 pouces pour tuyaux d'eau et de gaz |
| Vitesse de rotation de l'arbre principal | 11/24 tr/min |
| Modèle de tête de filetage | Tête de filetage multifonction 50A |
| Domaine d'application | 1/2-3" |
| Puissance du moteur : | 900 W |
| Poids brut/net | 122/107 kg |
| Dimensions de l'emballage | 880 mm * 520 mm * 540 mm |
| Article | fileteuse électrique de tubes à cliquet |
| Mot-clé | fileteuse de tubes à cliquet |

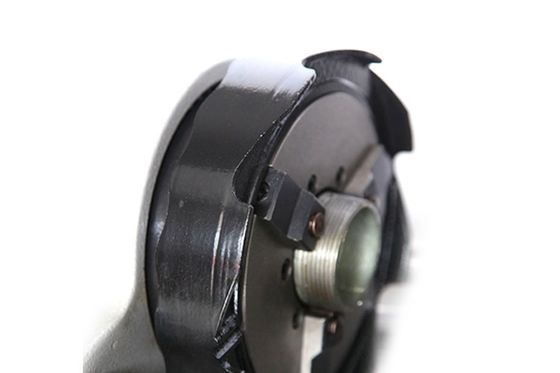

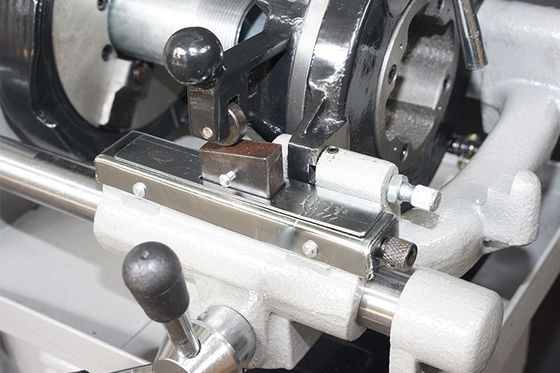

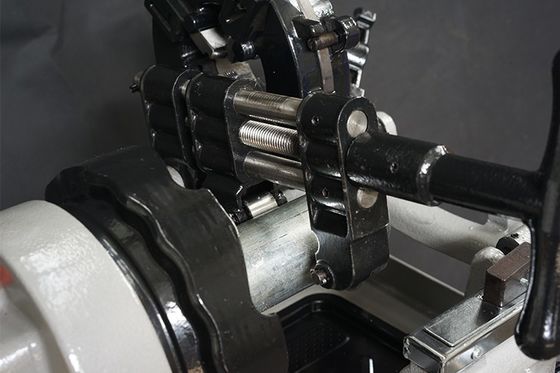

Photos détaillées
Guide d'utilisation :
A. Filetage :
- Relevez le porte-coupe-tube et l'ébavureur ; abaissez la tête de filetage jusqu'à ce qu'elle touche le bloc de copiage. Une fois la tête de filetage correctement positionnée, appuyez sur le bouton pour démarrer la machine.
- Faites tourner le volant d'avance de coupe afin de rapprocher la tête de filetage du tube (avec rotation du tube dans le sens antihoraire).
- Exercez une pression sur le volant d'avance de coupe jusqu'à ce que la tête de filetage réalise 3 à 4 filets sur le tube.
- Ensuite, relâchez le volant d'avance de coupe pour que la machine effectue le filetage automatique. Lorsque le galet de la tête de filetage franchit le bloc de copiage et descend, la tête s'ouvre automatiquement et le filetage est terminé (la machine à fileter Z13 T–M18 nécessite une marche arrière pour dégager les peignes de filetage). La tête de filetage Z1T–50A doit être desserrée manuellement.
- Arrêt de la machine. Faites reculer le chariot jusqu'à ce que toute la tête de filetage soit dégagée de l'extrémité du tube. Dégagez la tête de filetage, verrouillez la poignée et relevez la tête.
Pannes courantes et solutions
| Pannes courantes | Causes | Solutions |
|---|---|---|
| 1. Le moteur ne fonctionne pas ou émet un bruit intermittent |
1. Le fusible a grillé 2. La prise est mal branchée 3. Le câble est coupé à l'intérieur 4. Le bouton-poussoir présente un mauvais contact 5. Condensateur de 100 µF défaillant 6. La température ambiante est trop basse et la graisse lubrifiante s'est solidifiée. |
1. Détecter l'élément défectueux à l'aide d'un multimètre et installer un fusible neuf 2. Remplacer la prise mâle ou femelle 3. Remplacer le câble d'alimentation 4. Remplacer l'interrupteur 5. Utiliser un condensateur neuf 6. Travailler en intérieur ou faciliter le démarrage manuel |
| 2. Le tube ne reste pas fixé et glisse pendant le filetage |
1. Force de serrage au mandrin à chocs insuffisante 2. Le mors de serrage est inversé 3. Un mors de serrage est cassé ou a du jeu |
1. Serrer fermement avec le mandrin à chocs 2. Réajuster le mors de serrage 3. Installer un mors de serrage neuf |
| 3. La molette de coupe ne coupe pas et ne permet pas d'obtenir un filetage correct |
1. L'arête vive de la molette est usée et s'est arrondie 2. L'axe de la molette de coupe est usé 3. L'effort de coupe est insuffisant |
1. Remplacer la molette de coupe 2. Remplacer l'axe 3. Couper avec plus de vigueur |
| 4. Les peignes ne coupent pas pendant le filetage |
1. L'ouverture de la tête de filetage est trop étroite au début de l'opération 2. Plusieurs dents des peignes sont cassées 3. Les peignes ne sont pas adaptés 4. Présence de copeaux de fer dans les rainures de la tête |
1. Utiliser correctement la tête de filetage 2. Remplacer les peignes 3. Réinstaller la tête de peignes 4. Nettoyer la tête de filetage |
| 5. Le mandrin avant prend du jeu et s'abaisse | Desserrage des vis suite à une utilisation prolongée | Les contrôler et les resserrer à temps |
| 6. L'arbre principal surchauffe et se bloque | Manque d'huile |
1. Faire l'appoint d'huile sans délai 2. Déposer le fourreau et réparer la bague de l'arbre |
| 7. L'huile de coupe ne monte pas |
1. Le circuit d'huile est obstrué 2. Le trou de graissage n'est pas aligné après démontage et remontage de l'axe de pivot de la tête de filetage. 3. Fuite d'huile de la pompe à huile après une longue période d'inactivité 4. La pompe à huile est usée 5. La goupille du rotor de la pompe à huile est cassée |
1. Nettoyer le circuit d'huile 2. Remonter correctement en alignant les orifices 3. Verser de l'huile de coupe dans la pompe à huile pour la réamorcer 4. Remplacer la pompe à huile |
| 8. Fuite d'huile |
1. L'obstruction du circuit d'huile provoque le déboîtement ou la rupture d'une durite. 2. La vis de vidange du réservoir d'huile n'est pas serrée |
1. Localiser l'obstruction et remplacer la durite 2. Resserrer la vis de vidange d'huile |
| 9. L'huile de coupe s'infiltre dans le moteur | Le joint à lèvre de la pompe à huile PD8×22×8 est endommagé | Remplacer le joint à lèvre ou la pompe à huile |
| 10. Le moteur triphasé a grillé | Perte de phase ou mauvais contact | Refaire le bobinage et vérifier le circuit |
| 11. Le moteur monophasé a grillé |
1. La tension de démarrage est trop basse 2. La température ambiante est trop basse et la graisse lubrifiante s'est solidifiée. |
1. Rebobiner le moteur et vérifier la tension ; remplacer par un câble d'alimentation et une source conformes 2. Rebobiner le moteur et utiliser l'équipement en intérieur |
| 12. Filets asymétriques / unilatéraux |
1. Tube ovalisé 2. Un mors de serrage est cassé ou a du jeu |
1. Remplacer le tube 2. Remplacer le mors de serrage |
