Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | STT100 1/2-4" Automatique 900w Portable coupe-pipe électrique et filtrage lourd | Le champ d'application: | 1/2-4 » |
|---|---|---|---|
| Le pouvoir: | 1100 W | La tête morte: | 100F multifonctionnels meurent la tête (1/2-2 ») |
| Meurent le chef 1: | Le type de la copie de la tête de matériau est le suivant: | Fonction: | Fonction multiple |
| Les mots clés: | threader automatique d'aiguille | Couleur: | Le rouge/peut être adapté aux besoins du client |
| Le poids: | 155/135KG | Application du projet: | Sifflez la coupure et le filetage |
| Taille de l'emballage: | 90*64*68cm | le paquet: | CAS 1SET/WOODEN |
| Mettre en évidence: | Coupeur de tuyau électrique et Threader,coupeur de tuyau 1500w et Threader,1500w tuyau Threaders et coupeurs |
||

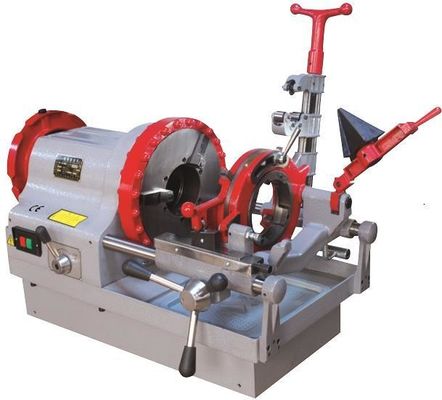

STT100 1/2-4 "automatique 1100w coupe-pipe électrique portable et fileteur lourd
Introduction au projet
Cette machine est applicable à la découpe, au filetage et à la camérisation des trous intérieurs (le camérisateur est facultatif) des tuyaux pour l'eau, l'électricité et le gaz,avec un débit d'eau de surface inférieur ou égal à 300 W,, doté d'un dispositif de serrage fiable et d'un système de refroidissement et de lubrification avancé.et éviter la déformation et le glissement de la pince à tuyauxCette machine est largement utilisée dans l'installation d'équipements, la construction et d'autres industries, considérée comme l'équipement idéal pour améliorer l'efficacité du travail,accélérer les progrès du projet(Il s'agit d'une machine de filetage en acier rond ordinaire, applicable uniquement au filetage en acier rond ordinaire.Le mode de fonctionnement et la structure de la machine sont fondamentalement les mêmesJe vous en prie.
Caractéristiques
Une carrosserie, toute neuve, belle apparence.
Le moteur à induction de cuivre de 900 W est entraîné séparément pour éviter de brûler par l'huile.
Structure indépendante de la boîte de vitesses, engrenages en acier allié équipés, lubrification à l'huile, durée de vie durable.
Conception à deux leviers, rend la transmission plus facile et plus précise.
Structure de déplacement en acier coulé plus solide sans risque de fissuration
Données techniques
|
Nom du produit |
STT100 1/2-4" Automatique 900w Portable coupe-pipe électrique et filtrage lourd |
|
Vitesse de rotation de l'arbre principal |
17/38 tours/min |
|
Modèle de tête de matrices |
100F Tête à matrices multifonctionnelle ((1/2-2") |
|
Autodécoupage à la tête de matériau |
|
|
Le champ d'application |
1 1/2 à 2 pouces, 2 1/2 à 4 pouces |
|
Puissance du moteur: |
900 W |
|
Poids net brut |
155 kg ou 135 kg |
|
Dimension de l'emballage |
900 mm*640 mm*680 mm |
|
Nom de l'article |
fil de tuyauterie |
|
Le mot clé |
fil d'aiguille automatique |

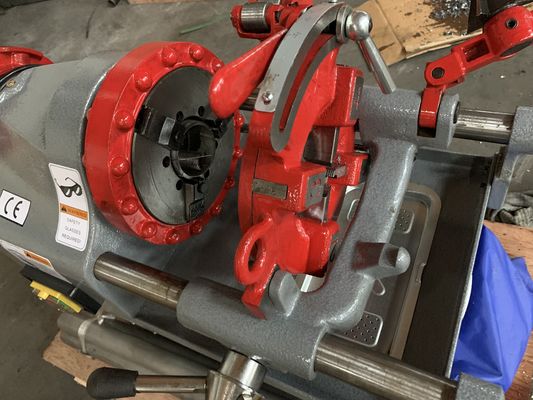

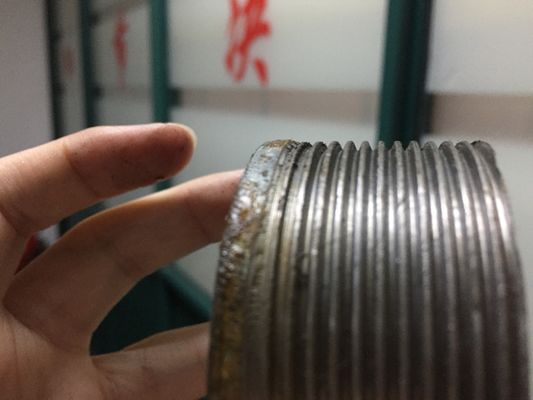

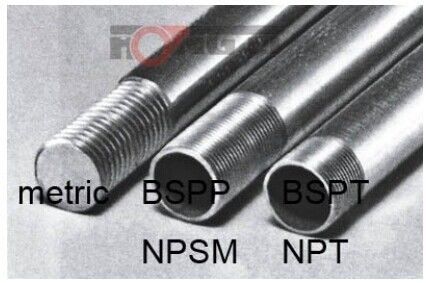

Des photos détaillées
Guide de fonctionnement:
A. Installation d'une pince à tuyaux:
(1) Détacher les rouleaux avant et arrière, mettre dans le tuyau d'un côté du rouleau arrière.
(2) Saisissez le tuyau avec la main droite, serrez d'abord le mandrin arrière, puis le mandrin avant, pour fixer le tuyau.afin de serrer le tuyau fermement.
(3) Après avoir terminé le filetage et le chanfreinage, pousser le panneau du marteau dans la direction opposée, de manière à desserrer le rouleau.
(4) Lors du serrage d'un tuyau court, le tuyau court doit avoir une connexion en rebond avec le filetage.
B. Préparation pour le filetage
(1) Choisissez le filetage et la tête en fonction de vos besoins.
(2) Installez les matrices de filetage dans la tête de la matrice selon leur nombre.
3) Tirez la poignée pour verrouiller le filetage.
(4) Ajustez l'espacement à la ligne d'échelle requise.
(5) En fonction de la taille du tuyau, ajuster la ligne de l'échelle de la tête de la matrice à la position requise et verrouiller l'écrou de la poignée.
C. filtrage:
(1) Tirez le cadre du couteau de coupe et le camoufleur; posez la tête de la matrice pour toucher le bloc de copie.
(2) Faites tourner le tuyau dans le sens antihoraire, faites tourner la roue de coupe et faites approcher la tête de la tôle du tuyau.
(3) Appliquer une force à la roue manuelle de coupe de l'alimentation, jusqu'à ce que la tête de la matrice fasse 3 ~ 4 fils sur le tuyau.
(4) Ensuite, relâcher la roue manuelle de l'alimentation de coupe, de sorte que la machine commence filetage automatique.Le filetage s'ouvre automatiquement et le filetage est terminé (Z13La machine de filetage T1M18 doit tourner en arrière pour faire sortir le filetage).
(5) Arrêt de la machine. Retour au chariot, jusqu'à ce que la tête entière sorte de l'extrémité du tuyau. Retirer la tête de la matrice, verrouiller la poignée et tirer la tête de la matrice.
D. Points d'attention lors du filetage:
(1) Lorsque la matrice de filetage touche le tuyau, augmentez progressivement la force pour resserrer la roue manuelle de coupe de l'alimentation jusqu'à ce que la matrice de filetage mord 3 ~ 4 dents dans le tuyau.Si vous appliquez une petite force à la roue manuelle de coupe de l'alimentation et de le faire synchroniser avec filetage, des fils de meilleure qualité seront produits.
(2) Faites attention à la distance d'extension du tuyau.
E. Ajustement des spécifications des fils:
La position d'ajustement des spécifications de fil a été délimitée avant de quitter l'usine. Si nécessaire, délimitez-la à nouveau selon la méthode suivante. Par exemple, produisez des fils de tuyaux de 2 ":
(1) La partie marquée avec la spécification de 2" dans le composant régulateur de hauteur est réglée à la position correspondante.
(2) Détacher les vis aux deux extrémités de l'échelle graduée de la tête de matériau, déplacer l'échelle graduée, aligner la ligne de l'échelle avec la ligne d'index, et serrer à nouveau les vis.
F. Démantèlement de matrices de filetage:
(1) Détacher la poignée de noix de la tête de la matrice, la déplacer à l'extrémité la plus éloignée et la déchirer légèrement.
(2) Déplacez le bloc de copie dans la bonne direction, jusqu'à ce que la tête du rouleau touche la plaque de base (plan de base).
G. Installation de matrices de filetage:
Insérer les matrices de filetage correspondantes dans les rainures de la matrice en séquence.Quand un filetage est endommagé, les trois autres matrices de filetage doivent être remplacées en même temps, afin de ne pas affecter la qualité du filetage.
Remarque: lorsque la matrice de filetage est insérée pour corriger la profondeur de la rainure de matrice, son espace de verrouillage doit être relié à la clé de verrouillage de la plaque courbe.et la matrice de filetage sera positionnée correctement.
H. Coupe et déchiquetage: en ce qui concerne la coupe ou le déchiquetage, couper avant de le déchiquetage.
Coupe:
(1) Tirez la tête de l'échafaudage et de la matrice au-dessus du tuyau.
(2) Posez le cadre du couteau et tournez la poignée du couteau.
3) Faire pivoter la roue manuelle de l'aliment de coupe et déplacer le couteau de coupe à la position de coupe requise.
4) Faites pivoter la poignée du couteau de façon à ce que le couteau et le tuyau soient serrés.
(5) Démarrer la machine, tourner lentement la poignée du couteau de coupe, de sorte que la lame du couteau de coupe coupe dans le tuyau.la poignée du couteau de coupe est tournée pour 1/4 de cercle.
Une fois la découpe terminée, retirez la vis d'alimentation du couteau et remettez le cadre du couteau à sa position d'origine.
Avertissement: si la poignée du couteau à couper est tournée trop violemment, lorsque le couteau à couper est coupé dans le tuyau, le tuyau peut être déformé,la roue du couteau de coupe peut être cassée et le siège du couteau de coupe peut être fissuré.
Pour les produits de base:
(1) Levez la tête de découpe et le couteau de coupe, placez la poignée réglée à la vitesse sur la position de l'engrenage élevé, abaissez le déchiffreur, poussez la barre du couteau vers le tuyau,et faire tourner la poignée de l'échafaudage 1/4 de la circonférence pour verrouiller la poignée du couteau.
2) Démarrer la machine, faire tourner la roue de coupe et pousser le décapant jusqu'au trou intérieur du tuyau.
3) Arrêtez la machine après avoir terminé le travail, retirez la barre du couteau et soulevez le camoufleur à la position de repos.
Les erreurs courantes et les solutions
|
Défauts courants |
Les motifs |
Les solutions |
|---|---|---|
| 1. le moteur ne fonctionne pas ou fonctionne avec un bruit intermittent |
1Le fusible est brûlé. 2La prise n' est pas bien connectée. 3La partie interne du câble est cassée. 4Le bouton n' est pas bien branché. 5. 100UF Défaillance du condensateur 6La température ambiante est trop basse et la graisse lubrifiante se solidifie.
|
1Détectez la pièce cassée avec un multimètre et utilisez un nouveau fusible. 2Remplacer la prise ou la prise 3Remplacez le câble d' alimentation. 4Remplacez l' interrupteur. 5Utilisez un nouveau condensateur. 6Opérer à l' intérieur ou aider à démarrer |
| 2. Le tuyau ne peut pas être fixé et glisse pendant le filetage |
1Force de frappe insuffisante 2La pointe de la mâchoire se retourne. 3Une pointe de la mâchoire de serrage est cassée ou a un trou.
|
1Frappez fort. 2Ajustez la pointe de la mâchoire 3Utilisez une nouvelle pointe de mâchoire. |
| 3Le couteau de coupe ne coupe pas et ne produit pas de fils appropriés. |
1Le coin pointu du couteau est usé et devient un arc. 2Le rouleau d' épingle du couteau est usé. 3La force de coupe est insuffisante.
|
1Remplacez la lame du couteau 2Remplacez le rouleau d' épingle 3Coupez plus fort. |
| 4Le couteau ne peut pas couper pendant le filetage. |
1. L'ouverture du filetage est trop petite au début du filetage 2Plusieurs dents de la tête du couteau sont cassées. 3La tête du couteau ne correspond pas. 4Il y a de la ferraille dans la rainure.
|
1Utilisez correctement le filetage. 2Remplacez le couteau. 3Réinstallez la tête du couteau 4- Une tête de filetage propre. |
| 5La roue avant se relâche et tombe. |
Les vis se relâchent en raison d'une utilisation prolongée
|
Inspectez-les à temps |
Questions fréquentes
1Comment obtenir un devis précis?
Donnez-nous les détails du matériau tels que l'épaisseur et la largeur du métal.
2Quels sont les frais d'expédition de la Chine vers votre pays?
Nous pouvons envoyer la machine à votre port ou adresse porte par mer ou par avion. S'il vous plaît dites-nous votre port ou adresse la plus proche avec code postal. Nous avons un agent d'expédition fiable pour assurer le coffre-fort,livraison pratique et en temps opportun.
3- Les conditions de paiement, la quantité, la garantie, le FOB?
Conditions de paiement: 30% TT payé à l'avance, le solde de 70% avant expédition.
Quantité minimale de commande: 1 jeu.
FOB: Shanghai/Ningbo
Délai de livraison: 7 jours après réception de la commande formelle et dépôt de 30%.
Garantie: 12 mois.
4Quel est le paquet?
Un boîtier en contreplaqué sans fumigation.
5Et le service de mise en service?
Nous pouvons offrir un service de mise en service, l'acheteur doit se permettre des billets d'avion.
6Quelle est la politique en matière de garantie et de pièces défectueuses?
La période de garantie de l'équipement est d'un an, pendant laquelle les pièces cassées et les pièces de rechange causées par la qualité peuvent être offertes gratuitement.
7.Quelque question, appelez-nous ou envoyez-nous un e-mail, nous ferons de notre mieux pour vous satisfaire.
