Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Chine fournisseur 63mm-315mm plastique HDPE hydraulique machine de soudage par fusion de bout | Taille: | SHT315-SHY |
|---|---|---|---|
| taille du tuyau: | 160. 180. 200. 225. 250. 280. 315. | Temp maximal de plaque de chauffage: | 270℃ |
| Puissance totale: | 6.25Kw | Le poids: | 203g |
| Taille d'emballage de vue: | 98*65*63cm | Taille d'emballage de plaque de chauffage: | 66*65*48 cm |
| Taille d'emballage de boîte de contrôle: | 70*53*50cm | ||
| Mettre en évidence: | machine hydraulique de soudure par fusion de bout de HDPE,machine hydraulique de fusion de bout de 315mm,Soudeuse hydraulique à bout en HDPE |
||
Chine fournisseur 63mm-315mm plastique HDPE hydraulique machine de soudage par fusion de bout
Cette machine de soudage à fusion hydraulique à bout est capable de souder des tuyaux et des raccords avec du matériau de tuyau PE, tuyau HDPE, fonctionnement facile et adapté à toutes les conditions de travail complexes.Il se compose d'un cadre de base, unité hydraulique, outil de plantage, plaque chauffante, support pour outil de plantage et plaque chauffante, et pièces en option.
| Taille | Le nombre d'heures de travail | Le numéro de référence est le numéro d'identification de l'équipage. | Le numéro de série est le numéro de série. | Le numéro de téléphone est le SHT315-SHY. |
| Portée de travail | 63 à 160 mm | 63 à 200 mm | 90 à 250 mm | 160 à 315 mm |
| Le calibre (mm) | 63, 75, 90, 110, 125, 140, 160 | 63, 75, 90, 110,125, 140, 160,180, 200 | 90, 110, 125, 140, 160, 180, 200, 225, 250 Les États membres doivent déclarer que le produit est conforme aux exigences de la présente directive. | 160, 180, 200, 225, 250, 280, 315 et suivants |
| La température maximale de la planche de chauffage. | 270 °C | 270 °C | 270 °C | 270 °C |
| Bias de température | ′′+/-5° | ′′+/-5° | ′′+/-5° | ′′+/-5° |
| Plage de réglage de la pression | 0 à 10 MPa | 0 à 10 MPa | 0 à 10 MPa | 0 à 10 MPa |
| Puissance de la plaque de chauffage | 1.5 Kw | 1.8 Kw | 2.2 Kw | 3.0 Kw |
| Puissance de la plaque de chauffage: | 1.1 Kw | 1.1 Kw | 2.5 Kw | 2.5 Kw |
| Puissance de l'unité hydraulique | 00,75 Kw | 00,75 Kw | 00,75 Kw | 00,75 Kw |
| Puissance totale | 3.35 Kw | 30,65 Kw | 5.45 kW | 6.25 Kw |
| G.W./N.W.: Les résultats de l'enquête | 117 kilos | 122 kilos | 160/133 kg | 203/174 kg |
| Taille de l'emballage: | 92*52*47cm | 92*59*47 cm | 91*58*49 cm | 98*65*63 |
| 70*53*50 cm | 70*53*50 cm | 61*54*44 | 66*65*48 | |
| 70*53*50 | 70*53*50 cm |
Des images détaillées pour la machine de soudage de tuyaux en plastique HDPE hydraulique

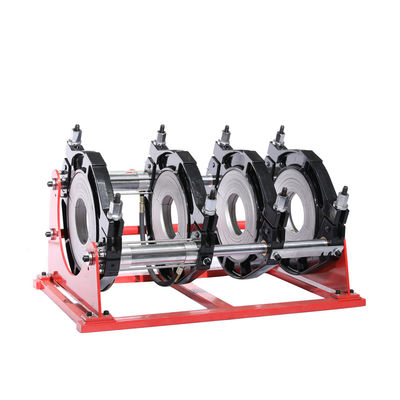

Corps principal
Le corps principal soutient et centre les tuyaux en plastique avec deux pinces fixes et deux pinces mobiles.
Grâce à la pression hydraulique exercée sur le système, les deux pistons des barres métalliques transportent les pinces vers l'avant et vers l'arrière et fournissent le mouvement nécessaire au processus de soudage.

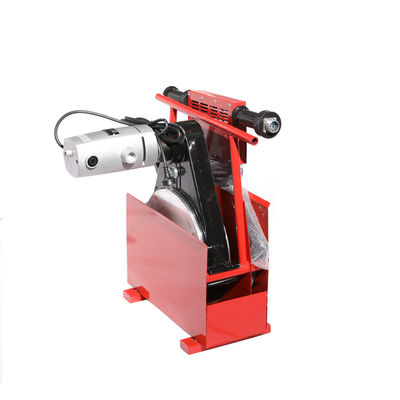

Coupeuse de fraisage
La fraiseuse est l'outil qui nettoie et lissé les deux extrémités des tuyaux avant le processus de chauffage.
Chauffage
Les extrémités des tuyaux seront chauffées par ce chauffe-eau avant le processus de soudage.Machine de soudage à bout en PTFE avec élément chauffant et température de surface uniforme.

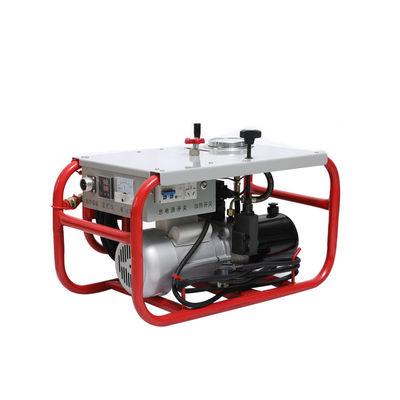

Unité hydraulique
L'électricité nécessaire sera transférée au chauffage et à la fraiseuse par cette unité et à la machine principale par la pression hydraulique.
Caractéristiques:
1La matière première du cadre de la machine est l'aluminium, il est léger mais fort, est l'un des meilleurs matériaux pour la machine.
2Les principaux éléments de l'appareil électrique sont les meilleurs de Chine, beaucoup sont importés de l'étranger.
3Le chauffe-eau revêtu de PTFE amovible avec système de contrôle de température séparé, la température peut être contrôlée à une plage minimale.
4Le facteur électrique adopte des lames à double tranchant réversibles, ce qui peut rendre l'effet de coupe plus parfait.
Procédure de soudage pourLa machine de soudage par fusion à bout manuel de tubes HDPE
1Vérifiez si les spécifications et le degré de pression du tuyau à souder sont corrects, et vérifiez s'il y a des bosses, des bosses et des rayures sur la surface.Si la profondeur de la cicatrice dépasse 10% de l'épaisseur de la paroi du tuyau, il doit être partiellement retiré avant utilisation;
2. Nettoyer l'huile ou les matières étrangères aux deux extrémités du tuyau avec un chiffon propre;
3Placez le tuyau à souder dans le glissement du cadre, de sorte que la longueur des deux extrémités soit égale (le plus court possible sans affecter le fraisage et le chauffage).La partie située à l'extérieur du cadre du tuyau doit être supportée par des supports pour réduire la friction., puis fixés avec des tringles;
4. placer la fraiseuse, allumer d'abord l'interrupteur d'alimentation de la fraiseuse, puis fermer les deux extrémités du tuyau et appliquer une pression appropriée jusqu'à ce qu'il y ait des copeaux continus aux deux extrémités,enlever la pression, attendre un moment, puis retirer le cadre mobile, éteindre l'alimentation de la fraiseuse et retirer la fraiseuse.
0.2-0.5 mm. L'épaisseur des copeaux peut être réglée en ajustant la hauteur de l'insert de fraisage;
5Fermez les deux extrémités du tuyau et vérifiez l'alignement des deux extrémités.qui peut être améliorée en ajustant la droiture et le glissement élastique du tuyau; l'écart entre les deux extrémités du tuyau ne doit pas dépasser 10% de l'épaisseur de la paroi, sinon il doit être fraisé à nouveau jusqu'à ce que les prescriptions ci-dessus soient remplies;
6. Nettoyer la poussière et les résidus sur la surface de la plaque de chauffage (faire particulièrement attention à ne pas rayer la couche antiadhésive sur la surface de la plaque de chauffage);
7. Après que la température de la plaque de chauffage ait atteint la valeur définie, mettez-la dans le support et appliquez la pression spécifiée jusqu'à ce que le crimping minimum des deux côtés atteigne la valeur spécifiée;
8. Réduire la pression à la pression de contact et continuer à chauffer pendant le temps spécifié;
9Lorsque le temps est écoulé, retirez le cadre mobile, retirez rapidement la plaque de chauffage, puis fermez les deux extrémités du tuyau, l'intervalle de temps étant le plus court possible;
10. augmenter la pression à la pression de soudage spécifiée, verrouiller les boulons de fixation des deux côtés du cadre et maintenir la pression pour un refroidissement naturel.le boulon de fixation est complètement ouvertDétachez le glissement et retirez le tuyau connecté.

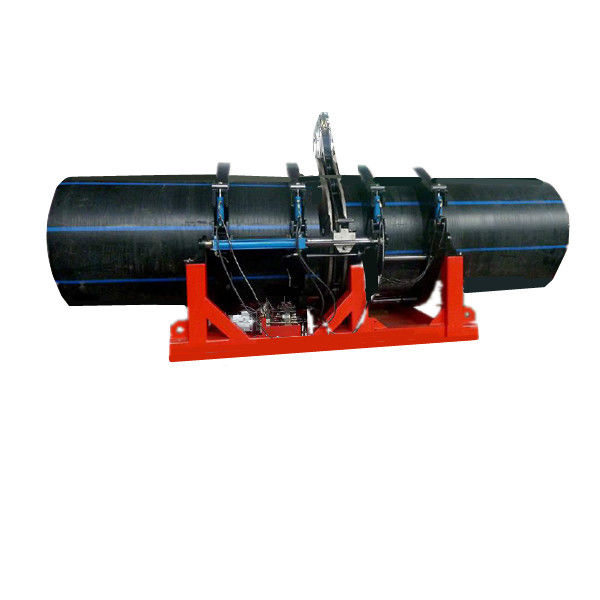

Application du projet
Notre service:
1) Nous offrons une garantie d'un an et des pièces de rechange gratuites.
2) Nous offrons un service de personnalisation de la tension et de la fréquence du moteur, tel que 110v 60hz.
3) Nous pouvons mettre votre LOGO sur la plaque de la machine ou l'emballage (besoin de votre autorisation sur la marque)
4) La machine peut être expédiée à l'étranger ou au pays par voie maritime ou aérienne en LCL ou FCL.
